电缆式浮球开关工作原理

更新时间: 点击:281 所属栏目:行业新闻 Update Time: Hits:281 Belong Column:

恒压供水系统中,液位开关应用是很广泛的。液位开关,是用来控制液位高度的开关。从形式上主要分为接触式和非接触式的。非接触式的有电容式液位开关;接触式的有如:电缆浮球液位开关,射频导纳液位开关,光电液位开关等等。今天比利科技就和您聊聊电缆式浮球开关工作原理。


电缆浮球开关的工作原理


电缆浮球开关是利用微动开关或水银开关做接点零件,当电缆开关以重锤为原点一定角度时(通常微动开关上扬角度为28°±2,水银开关上扬角度为10°±2),开关就会接通或者断开。

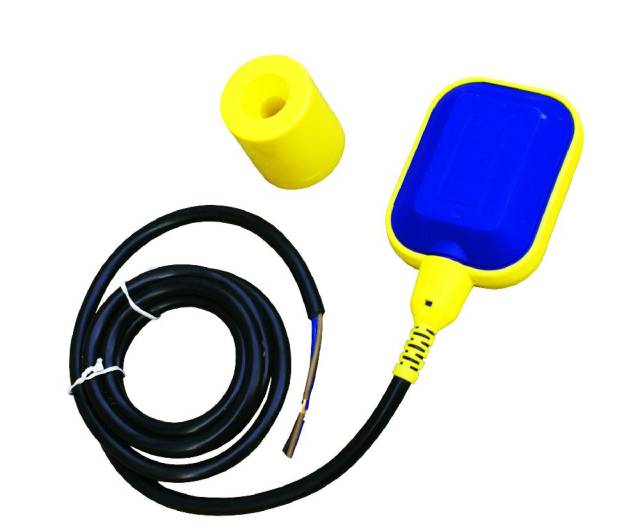

电缆浮球液位开关

电缆浮球开关的控制与接线



在供水系统中,电缆浮球开关与水泵控制器配合使用,可以启动防止水泵干抽、水箱溢流的功能。

电缆式浮球开关一般为3线制。


电缆浮球液位开关

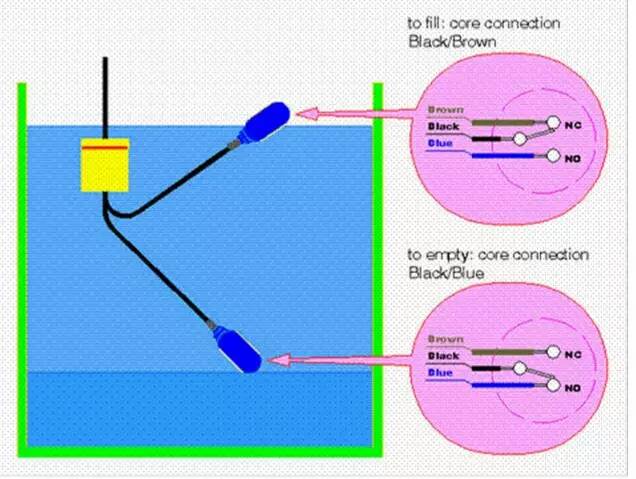

使用棕色和黑色线:浮球在下液位时,接点是断开状态。浮球在上液位时,接点是接通状态。

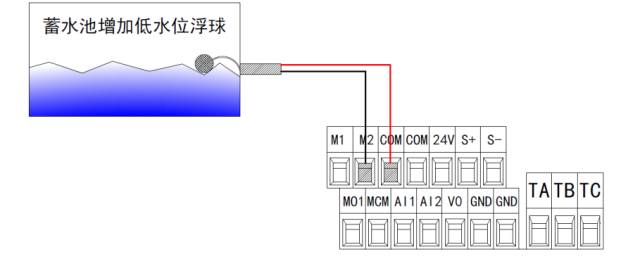

当我们使水泵控制器时,可以将浮球开关的棕色线与黑色分别接到M2与COM端子上。当蓄水池满水后,可以自动停止水泵控制器。当蓄水池没水时,又会自动启动水泵控制器。

电缆浮球液位开关

电缆浮球开关的应用特点


1.电缆采用特殊材料,耐酸碱,抗腐蚀能力强。
2.结构简单,可靠性高。根据液位的高低,电缆式浮球开关输出可靠的“通”、“断”的开关控制信号,接到水泵控制器上,水泵控制器可以自动启停。
3.安装调试简便。可上下移动定位重块,即可随意调节液面控制范围。
